Con lăn băng tải đóng vai trò then chốt quyết định đến độ ổn định và hiệu suất vận hành của toàn bộ dây chuyền vận chuyển hàng hóa tự động. Đằng sau mỗi sản phẩm con lăn đạt chuẩn là cả một quy trình sản xuất và gia công đòi hỏi độ chính xác cao, tuân thủ nghiêm ngặt về kỹ thuật và vật liệu.
Cùng Trust Review tìm hiểu chi tiết quy trình, tiêu chuẩn sản xuất cũng như công nghệ chế tạo con lăn băng tải để hiểu rõ hơn vì sao bộ phận tưởng chừng đơn giản này lại có ảnh hưởng lớn đến hiệu quả sản xuất công nghiệp hiện đại.

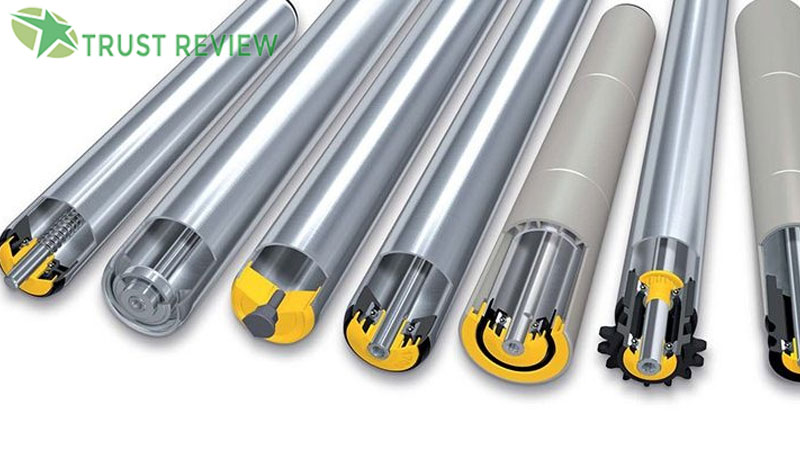

Tiêu chuẩn con lăn băng tải chất lượng cao trong công nghiệp
Con lăn băng tải chất lượng cao không chỉ đơn thuần là một chi tiết cơ khí, mà còn là yếu tố quyết định trực tiếp đến độ ổn định, hiệu suất và tuổi thọ của toàn bộ hệ thống vận chuyển. Để đáp ứng yêu cầu vận hành liên tục trong môi trường công nghiệp, con lăn phải được sản xuất theo những tiêu chuẩn kỹ thuật nghiêm ngặt dưới đây:
1. Tiêu chuẩn độ chính xác quay – độ đồng tâm và độ lệch
Một trong những yêu cầu quan trọng nhất đối với con lăn băng tải là khả năng quay ổn định ở tốc độ cao mà không gây rung lắc:
- Độ đồng tâm (Run-out / TIR) phải được kiểm soát chặt chẽ trong giới hạn cho phép, giúp con lăn quay mượt và không tạo dao động trong quá trình vận hành.
- Độ lệch li tâm thấp giúp hạn chế hiện tượng giật cục, giảm tải lên khung băng tải và đảm bảo hàng hóa di chuyển ổn định.
- Sai số gia công càng nhỏ thì hiệu suất truyền tải càng cao, đồng thời kéo dài tuổi thọ vòng bi và trục con lăn.
2. Tiêu chuẩn chống bụi, chống nước và hệ thống làm kín
Trong môi trường công nghiệp, con lăn thường phải hoạt động trong điều kiện bụi bẩn, ẩm ướt hoặc có hóa chất nhẹ, vì vậy hệ thống bảo vệ đóng vai trò rất quan trọng:
- Vòng bi và cụm đầu con lăn cần đạt các mức bảo vệ tương đương IP55 đến IP65, tùy môi trường sử dụng.
- Hệ thống phớt chắn bụi nhiều lớp (labyrinth seal hoặc phớt kép) giúp ngăn nước, bụi mịn và tạp chất xâm nhập vào bên trong ổ bi.
- Nhờ cơ chế làm kín tốt, con lăn duy trì được khả năng vận hành ổn định và giảm đáng kể chi phí bảo trì.
3. Tiêu chuẩn bề mặt ống con lăn
Bề mặt tiếp xúc trực tiếp với hàng hóa phải được gia công đạt độ hoàn thiện cao:
- Độ nhám bề mặt được kiểm soát ở mức phù hợp để đảm bảo không gây trầy xước, rách hoặc hư hỏng dây băng tải và sản phẩm.
- Bề mặt ống phải đồng đều, không ba via, không rỗ hoặc biến dạng trong quá trình gia công.
- Tùy ứng dụng, có thể xử lý thêm như mạ kẽm, sơn tĩnh điện hoặc bọc PU để tăng khả năng chống mài mòn.
4. Tiêu chuẩn vật liệu chế tạo
Vật liệu là yếu tố quyết định trực tiếp đến độ bền và khả năng thích ứng môi trường của con lăn:
- Thép carbon hoặc thép ống liền mạch: phù hợp cho hệ thống tải nặng, kho vận và công nghiệp cơ khí.
- Inox (201/304): ưu tiên cho ngành thực phẩm, dược phẩm hoặc môi trường ẩm, có yêu cầu chống gỉ cao.
- Nhựa kỹ thuật (POM, PVC, HDPE, PU, Nylon): dùng cho tải nhẹ, môi trường hóa chất hoặc cần giảm tiếng ồn.
- Vòng bi công nghiệp: lựa chọn loại chất lượng cao, phù hợp tải trọng và tốc độ làm việc thực tế.
- Trục con lăn: thường dùng thép đặc, gia công chính xác để đảm bảo độ cứng và khả năng chịu lực lâu dài.

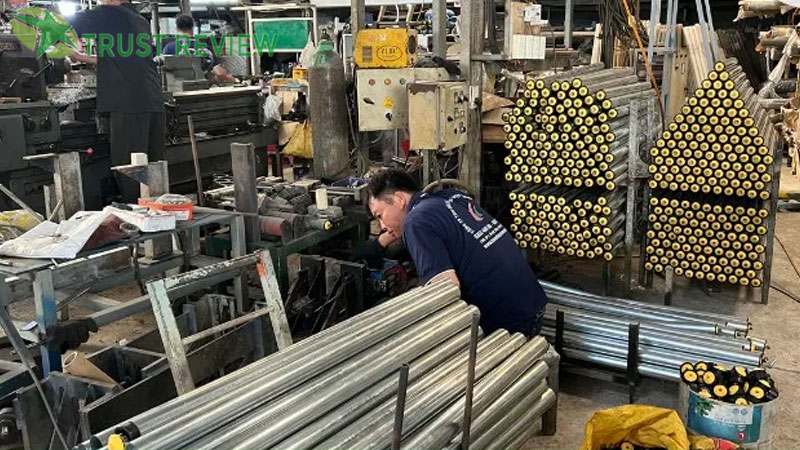

Quy trình gia công, chế tạo con lăn băng tải chi tiết
Quy trình sản xuất con lăn băng tải là chuỗi công đoạn cơ khí chính xác, đòi hỏi sự đồng bộ giữa vật liệu, công nghệ gia công và kỹ thuật lắp ráp. Mỗi bước đều ảnh hưởng trực tiếp đến độ đồng tâm, khả năng chịu tải và tuổi thọ vận hành của sản phẩm khi đưa vào hệ thống băng tải thực tế.
Bước 1: Chọn lọc và kiểm tra vật liệu đầu vào
Giai đoạn đầu tiên đóng vai trò nền tảng trong toàn bộ quy trình gia công con lăn. Vật liệu được lựa chọn bao gồm ống thép, trục thép đặc và vòng bi công nghiệp. Ống thép phải đảm bảo độ dày đồng đều, độ thẳng đạt chuẩn và không bị cong vênh hoặc rỗ bề mặt để tránh ảnh hưởng đến khả năng quay sau này. Trục thép cần có độ cứng cao, khả năng chịu lực tốt nhằm hạn chế hiện tượng võng khi vận hành tải nặng.
Bên cạnh đó, vòng bi phải là loại chính hãng, có độ chính xác cao và khả năng chịu tải phù hợp với thiết kế kỹ thuật. Việc kiểm tra kỹ lưỡng ngay từ đầu giúp loại bỏ rủi ro sai số và đảm bảo chất lượng ổn định cho toàn bộ lô sản phẩm.

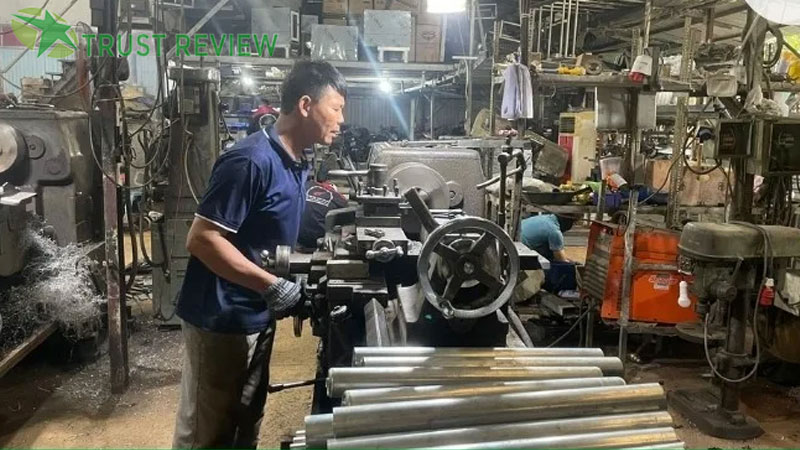

Bước 2: Gia công cắt phôi và xử lý bề mặt
Sau khi vật liệu đạt tiêu chuẩn, ống thép và trục sẽ được đưa vào gia công theo kích thước bản vẽ kỹ thuật. Máy cắt chuyên dụng đảm bảo độ chính xác về chiều dài, đồng thời hạn chế sai lệch trong quá trình sản xuất hàng loạt.
Tiếp theo, hai đầu ống được xử lý bằng công đoạn vát mép và làm nhẵn bề mặt. Công đoạn này giúp việc lắp ráp cốc bi và vòng bi trở nên dễ dàng hơn, đồng thời đảm bảo độ khít và độ đồng tâm khi hoàn thiện con lăn. Bề mặt sau gia công cũng được làm sạch hoàn toàn dầu mỡ và tạp chất để chuẩn bị cho các bước lắp ráp tiếp theo.

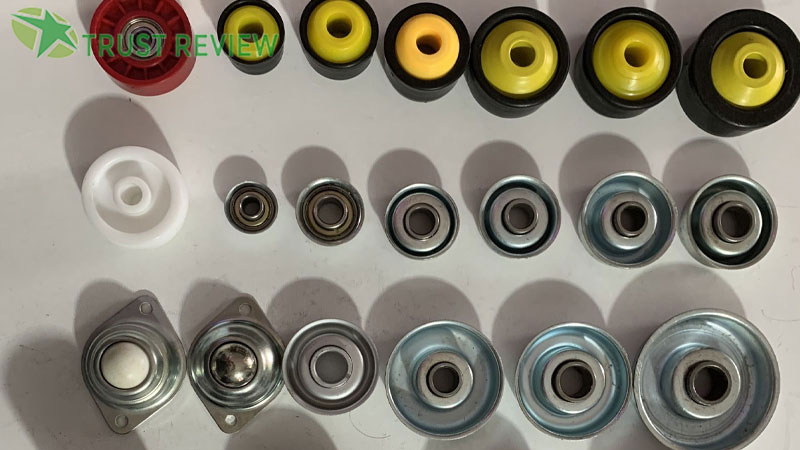

Bước 3: Chế tạo con lăn băng tải – Gia công cụm đầu đỡ (Cốc bi)
Cốc bi là bộ phận quan trọng giúp cố định vòng bi và đảm bảo khả năng quay ổn định của con lăn. Bộ phận này thường được gia công bằng công nghệ dập áp lực cao hoặc tiện CNC từ phôi thép nguyên khối để đạt độ chính xác cao nhất.
Quá trình chế tạo, yêu cầu quan trọng nhất là đảm bảo độ đồng tâm tuyệt đối giữa cốc bi và thân ống con lăn. Sai lệch dù nhỏ cũng có thể gây rung lắc, làm giảm tuổi thọ vòng bi và ảnh hưởng đến toàn bộ hệ thống băng tải khi vận hành ở tốc độ cao.

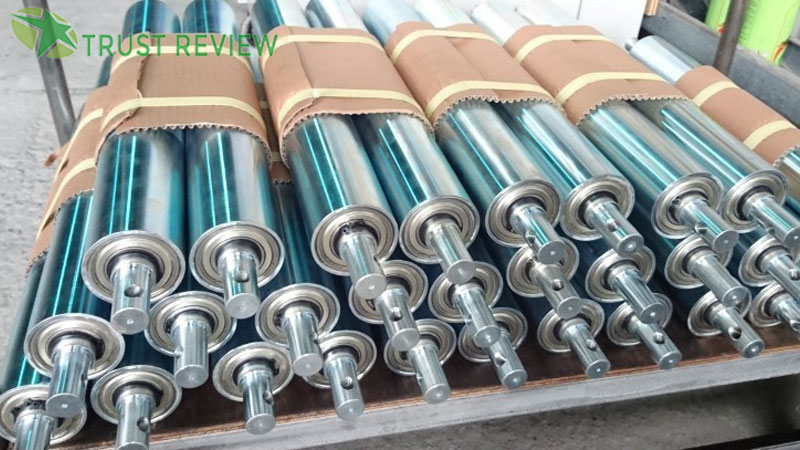

Bước 4: Lắp ráp các chi tiết thành phẩm
Sau khi hoàn thiện các bộ phận riêng lẻ, con lăn được tiến hành lắp ráp tổng thể. Vòng bi được ép vào cốc bi bằng máy ép thủy lực chuyên dụng để đảm bảo lực ép đồng đều và chính xác. Tiếp đó, hệ thống phớt chặn bụi và phớt chắn nước dạng mê cung được lắp ở hai đầu nhằm bảo vệ vòng bi khỏi tác động từ môi trường bên ngoài.
Trục thép được đưa vào lắp ghép với cụm ống con lăn, đảm bảo chuyển động quay trơn tru, không rơ lắc và đạt độ đồng tâm theo tiêu chuẩn kỹ thuật. Đây là công đoạn quyết định trực tiếp đến độ êm và tuổi thọ của sản phẩm khi đưa vào vận hành thực tế.
Bước 5: Hàn liên kết (Hàn tự động)
Công đoạn hàn liên kết được thực hiện bằng công nghệ hàn bán tự động hoặc hàn tự động CNC nhằm đảm bảo độ bền cơ học và tính thẩm mỹ của sản phẩm. Mối hàn giữa cốc bi và thân ống phải kín, đều và có độ ngấu sâu để chịu được tải trọng lớn trong quá trình vận hành.
Việc sử dụng công nghệ hàn hiện đại giúp hạn chế tối đa biến dạng nhiệt, giữ nguyên độ tròn của ống và đảm bảo con lăn không bị lệch tâm sau khi hoàn thiện. Đồng thời, bề mặt mối hàn được xử lý mịn, không còn xỉ hàn, giúp giảm ma sát và tăng độ bền tổng thể của sản phẩm.
Quy trình kiểm tra chất lượng (QC) sau khi sản xuất con lăn
Kiểm tra độ động và độ tĩnh (độ trơn khi quay bằng tay)
Ở bước đầu tiên của quy trình QC, con lăn được kiểm tra khả năng quay tự do bằng tay nhằm đánh giá độ trơn và độ ổn định cơ học. Sản phẩm đạt chuẩn phải có chuyển động quay nhẹ, không bị khựng, không phát ra tiếng kêu bất thường và không xuất hiện độ rơ dọc trục.
Bên cạnh thì kỹ thuật viên tiến hành đánh giá độ cân bằng động và tĩnh của con lăn khi quay. Nếu xuất hiện hiện tượng rung lắc hoặc lệch tâm, sản phẩm sẽ bị loại hoặc đưa về chỉnh sửa, nhằm đảm bảo khi vận hành thực tế không gây ảnh hưởng đến dây băng tải hoặc hệ thống truyền động.
Đo lường sai số bằng thiết bị chuyên dụng
Sau kiểm tra cảm quan, con lăn được đưa vào đo đạc bằng các thiết bị kỹ thuật như thước cặp, đồng hồ so và thiết bị đo độ đảo chuyên dụng. Mục tiêu của bước này là xác định chính xác sai số về kích thước, độ đồng tâm (run-out) và độ lệch hình học giữa các bộ phận.
Các thông số quan trọng như đường kính ống, chiều dài con lăn, độ thẳng trục và độ đảo hướng tâm đều phải nằm trong giới hạn dung sai cho phép theo thiết kế. Bất kỳ sai lệch nào vượt ngưỡng kỹ thuật đều được xem là lỗi và cần xử lý lại trước khi xuất xưởng.
Thử nghiệm khả năng chịu tải và chống thấm trong môi trường mô phỏng
Để đánh giá độ bền thực tế, con lăn sẽ được đưa vào bài kiểm tra tải trọng mô phỏng tương tự điều kiện vận hành trong nhà xưởng. Trong thử nghiệm này, con lăn phải đảm bảo khả năng chịu tải liên tục mà không bị biến dạng trục, không phát sinh tiếng ồn lớn và không bị giảm hiệu suất quay.
Song song đó, hệ thống cũng được kiểm tra khả năng chống bụi và chống nước bằng môi trường giả lập độ ẩm cao hoặc phun sương. Mục tiêu là đánh giá hiệu quả của phớt chặn và hệ thống làm kín, đảm bảo vòng bi không bị xâm nhập bởi tạp chất, từ đó duy trì tuổi thọ vận hành lâu dài.

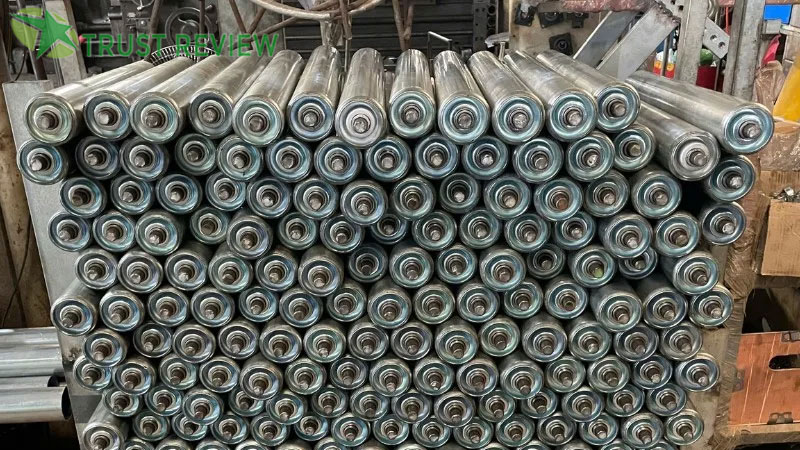

Trên đây là toàn bộ quy trình, tiêu chuẩn con lăn băng tải cũng như các bước sản xuất con lăn đạt chuẩn cơ khí chính xác. Có thể thấy, việc đầu tư vào hệ thống con lăn chất lượng cao ngay từ đầu không chỉ giúp dây chuyền vận hành mượt mà, hạn chế tối đa sự cố gián đoạn sản xuất mà còn tiết kiệm hàng loạt chi phí bảo trì dài hạn cho doanh nghiệp.
