Băng tải con lăn là giải pháp vận chuyển hàng hóa được ứng dụng rộng rãi nhờ khả năng vận hành ổn định, linh hoạt và tiết kiệm chi phí. Hệ thống được cấu thành từ các con lăn dạng hình trụ lắp đặt liên tiếp trên khung đỡ chắc chắn, giúp hàng hóa di chuyển dễ dàng giữa các công đoạn mà không tốn nhiều sức lao động.
Dưới đây, Trust Review sẽ chia sẻ chi tiết về cấu tạo và các kích thước hệ thống con lăn băng tải phổ biến hiện nay để bạn có cái nhìn toàn diện hơn trước khi lựa chọn và lắp đặt.
Cấu tạo của con lăn băng tải chi tiết
Việc hiểu rõ cấu tạo của con lăn băng tải sẽ giúp doanh nghiệp lựa chọn đúng sản phẩm phù hợp với tải trọng, môi trường làm việc cũng như tối ưu chi phí đầu tư và bảo trì trong quá trình vận hành.

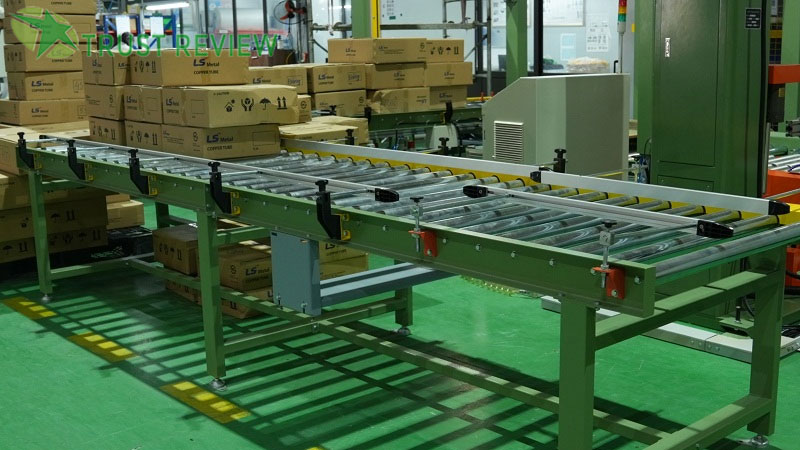

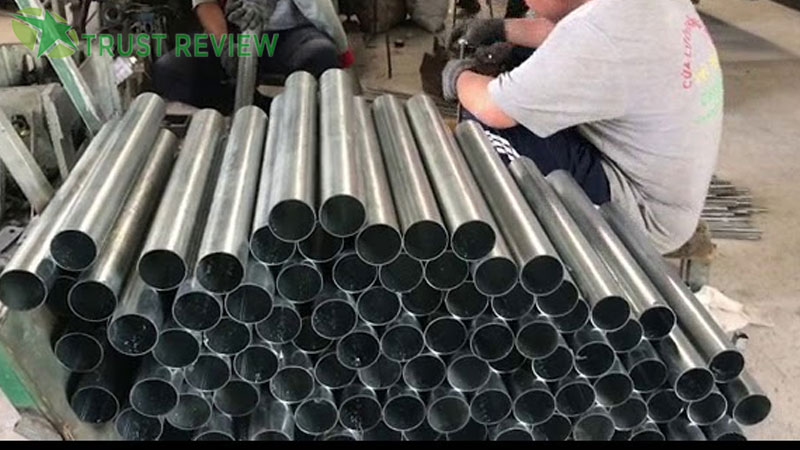

1. Ống con lăn (Thân con lăn)
Ống con lăn là bộ phận có kích thước lớn nhất trong toàn bộ kết cấu, đồng thời là phần tiếp xúc trực tiếp với hàng hóa hoặc dây băng tải.
Chức năng chính của ống lăn là:
- Nâng đỡ sản phẩm trong quá trình vận chuyển.
- Truyền lực quay khi hệ thống hoạt động.
- Phân bổ tải trọng đồng đều trên toàn bộ chiều dài con lăn.
- Hạn chế biến dạng khi vận chuyển hàng hóa nặng.
Tùy theo yêu cầu sử dụng, thân con lăn có thể được sản xuất từ nhiều loại vật liệu khác nhau như:
- Thép mạ kẽm: Chịu lực tốt, giá thành hợp lý.
- Inox SUS201, SUS304: Chống ăn mòn và chống gỉ sét vượt trội.
- Nhôm: Khối lượng nhẹ, dễ lắp đặt.
- Nhựa kỹ thuật POM, PVC, PE: Giảm tiếng ồn và chống hóa chất.
Bề mặt ống lăn cũng có thể được xử lý bằng các phương pháp như bọc cao su, phủ PU hoặc mạ kẽm nhúng nóng nhằm tăng tuổi thọ và khả năng làm việc trong môi trường khắc nghiệt.

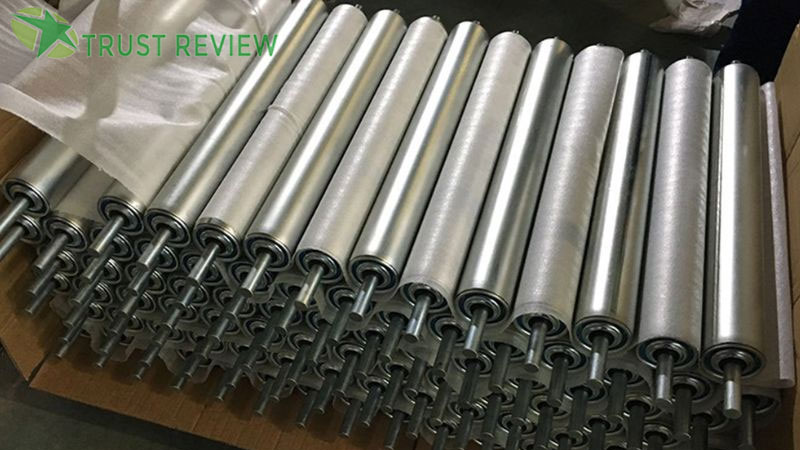

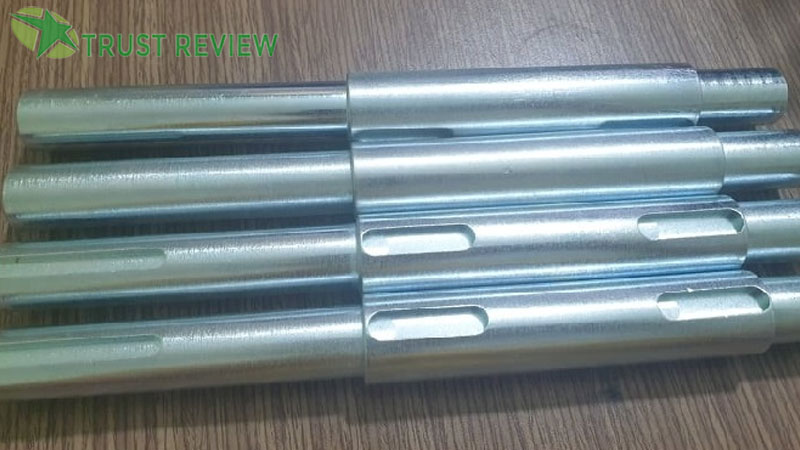

2. Trục con lăn
Trục con lăn là chi tiết nằm xuyên suốt bên trong thân lăn và đóng vai trò là bộ phận chịu tải chính của toàn bộ hệ thống.
Nhiệm vụ của trục gồm:
- Giữ cố định vị trí con lăn trên khung băng tải.
- Chịu tải trọng từ hàng hóa truyền xuống.
- Truyền động từ motor hoặc hệ thống xích, dây đai đối với con lăn chủ động.
- Đảm bảo độ ổn định trong suốt quá trình vận hành.
Thông thường trục được chế tạo từ thép đặc hoặc inox có độ cứng cao nhằm hạn chế cong vênh, gãy trục khi làm việc liên tục với tải trọng lớn.
Hai đầu trục thường được gia công theo nhiều dạng khác nhau như:
- Trục ren.
- Trục taro.
- Trục phay dẹt.
- Trục có rãnh then.
- Trục lò xo tháo lắp nhanh.
Thiết kế này giúp việc lắp đặt và thay thế con lăn trở nên thuận tiện hơn.

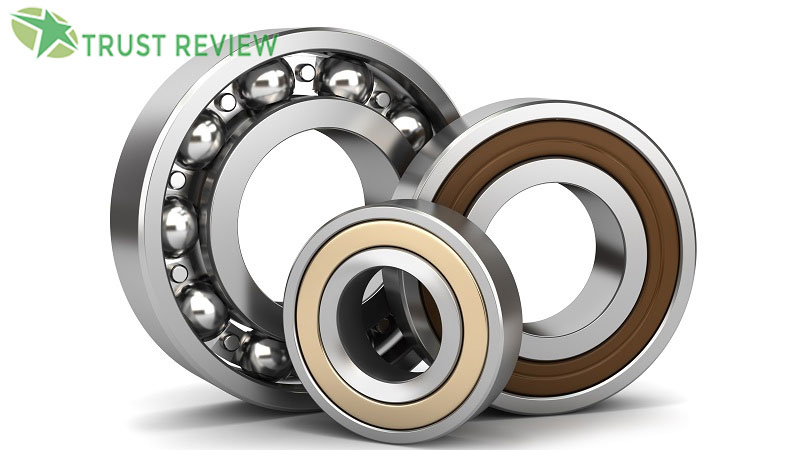

3. Vòng bi (Bạc đạn)
Vòng bi là bộ phận quan trọng giúp thân con lăn quay trơn tru quanh trục cố định.
Đây được xem là “trái tim” của con lăn bởi nó ảnh hưởng trực tiếp đến:
- Độ êm khi vận hành.
- Tốc độ quay.
- Mức tiêu hao năng lượng.
- Khả năng chịu tải.
- Tuổi thọ của toàn bộ hệ thống.
Các loại vòng bi thường được sử dụng gồm:
- Vòng bi cầu.
- Vòng bi tải nặng.
- Vòng bi kín chống bụi.
- Vòng bi chống nước.
Đối với những hệ thống hoạt động liên tục 24/7 hoặc môi trường nhiều bụi bẩn, việc lựa chọn vòng bi chất lượng cao là yếu tố quyết định đến độ bền của con lăn.

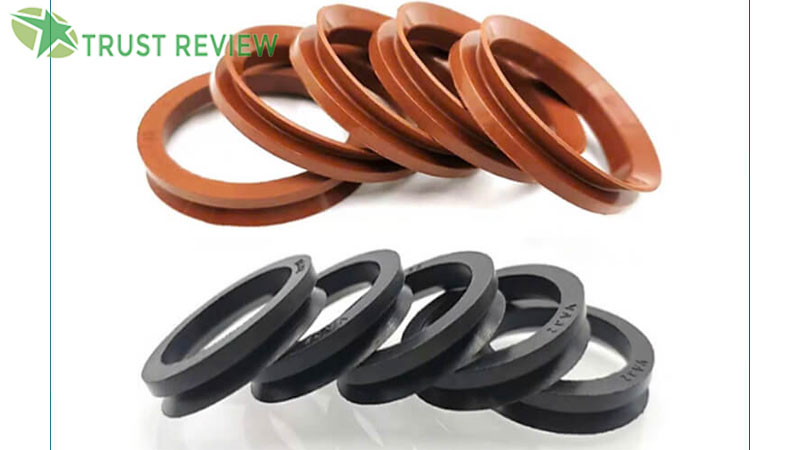

4. Hệ thống phớt chắn bụi và chống nước
Phớt chắn là bộ phận bảo vệ vòng bi khỏi các tác nhân gây hại từ môi trường bên ngoài.
Chức năng chính gồm:
- Ngăn bụi bẩn xâm nhập vào bên trong bạc đạn.
- Chống nước và hơi ẩm.
- Hạn chế hóa chất ăn mòn tiếp xúc với vòng bi.
- Giữ dầu mỡ bôi trơn bên trong cụm vòng bi.
Các dòng con lăn công nghiệp chất lượng cao hiện nay thường sử dụng hệ thống làm kín nhiều lớp nhằm tăng khả năng chống bụi và chống nước, đặc biệt trong ngành xi măng, khai thác khoáng sản, thực phẩm hoặc thủy sản.

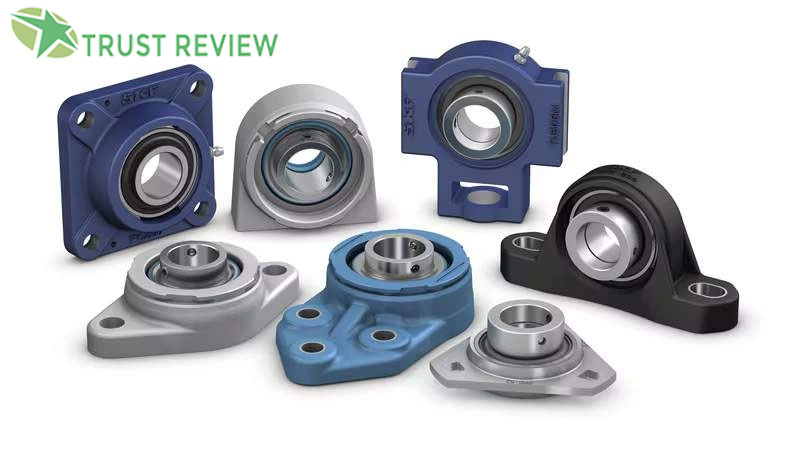

5. Nắp chặn và cụm gối đỡ
Nắp chặn được lắp ở hai đầu thân con lăn nhằm cố định vòng bi và tạo liên kết chắc chắn giữa các chi tiết bên trong.
Bộ phận này có nhiệm vụ:
- Định vị vòng bi chính xác.
- Hạn chế rung lắc khi quay.
- Tăng độ đồng tâm của con lăn.
- Bảo vệ cụm ổ bi trong quá trình hoạt động.
Tùy theo thiết kế, nắp chặn có thể được sản xuất bằng thép dập, nhôm hoặc nhựa kỹ thuật chịu lực.
6. Lớp phủ bề mặt (Tùy chọn)
Đối với những ứng dụng đặc biệt, thân con lăn có thể được bổ sung thêm lớp phủ chuyên dụng nhằm nâng cao hiệu quả làm việc.
Một số loại phổ biến gồm:
- Cao su tự nhiên: Tăng độ bám và giảm trượt.
- Polyurethane (PU): Chống mài mòn cao.
- Cao su chịu nhiệt: Dùng trong môi trường nhiệt độ lớn.
- Lớp chống tĩnh điện: Ứng dụng trong ngành điện tử.
Các lớp phủ này còn giúp giảm tiếng ồn và bảo vệ bề mặt sản phẩm trong quá trình vận chuyển.
7. Bộ phận truyền động (Đối với con lăn chủ động)
Riêng các hệ thống con lăn truyền động sẽ được tích hợp thêm cơ cấu dẫn động để tạo chuyển động chủ động.
Các phương thức truyền động phổ biến gồm:
- Nhông xích.
- Dây đai Poly-V.
- Đai tròn O-Belt.
- Puly truyền động.
- Motor tích hợp bên trong con lăn (MDR).
Bộ phận truyền động giúp con lăn tự quay mà không cần tác động từ hàng hóa hoặc trọng lực, từ đó nâng cao năng suất và mức độ tự động hóa của dây chuyền sản xuất.
Quy chuẩn kích thước con lăn băng tải
Kích thước con lăn băng tải là thông số kỹ thuật quan trọng ảnh hưởng trực tiếp đến khả năng chịu tải, độ ổn định, tuổi thọ và hiệu suất vận hành của toàn bộ hệ thống băng tải. Tùy theo loại hàng hóa, môi trường làm việc và yêu cầu sản xuất, doanh nghiệp cần lựa chọn kích thước con lăn phù hợp để đảm bảo hiệu quả vận chuyển tối ưu.
Các nhà sản xuất thường áp dụng những quy chuẩn kích thước phổ biến nhằm đáp ứng đa dạng nhu cầu từ vận chuyển hàng nhẹ, hàng trung bình đến hàng siêu trường siêu trọng trong các ngành công nghiệp, logistics, thực phẩm và khai thác khoáng sản.
| Đường kính ống lăn (mm) | Đường kính trục (mm) | Độ dày ống (mm) | Chiều dài phổ biến (mm) | Tải trọng tham khảo | Ứng dụng |
| Ø21 | Ø8 | 1.2 – 1.5 | 100 – 500 | Dưới 30kg | Thiết bị điện tử, hàng hóa nhỏ |
| Ø32 | Ø8 – Ø10 | 1.2 – 2.0 | 150 – 600 | 30 – 50kg | Kho hàng nhẹ, bưu phẩm |
| Ø42 | Ø10 – Ø12 | 1.5 – 2.0 | 200 – 800 | 50 – 70kg | Băng tải thùng carton |
| Ø49 | Ø10 – Ø15 | 1.5 – 2.5 | 200 – 1.000 | 70 – 120kg | Kho vận và logistics |
| Ø60 | Ø12 – Ø20 | 2.0 – 3.0 | 300 – 1.200 | 120 – 180kg | Nhà máy sản xuất công nghiệp |
| Ø76 | Ø15 – Ø25 | 2.0 – 4.0 | 300 – 1.500 | 180 – 300kg | Vận chuyển hàng nặng |
| Ø89 | Ø20 – Ø25 | 3.0 – 5.0 | 500 – 2.000 | 300 – 500kg | Cơ khí, vật liệu xây dựng |
| Ø114 | Ø20 – Ø30 | 3.0 – 6.0 | 500 – 2.500 | 500 – 1.000kg | Khai thác khoáng sản |
| Ø133 | Ø25 – Ø35 | 4.0 – 7.0 | Theo yêu cầu | Trên 1.000kg | Hệ thống tải trọng lớn |
| Ø159 – Ø219 | Ø30 – Ø50 | 5.0 – 10.0 | Theo thiết kế | Siêu tải trọng | Cảng biển, khai thác mỏ |
Quy chuẩn kích thước theo loại con lăn
| Loại con lăn | Kích thước phổ biến |
| Con lăn thép mạ kẽm | Ø42, Ø49, Ø60, Ø76 |
| Con lăn inox 201, inox 304 | Ø32, Ø42, Ø49, Ø60 |
| Con lăn nhựa PVC | Ø32, Ø42, Ø49 |
| Con lăn bọc cao su | Ø60, Ø76, Ø89 |
| Con lăn côn | Ø42 – Ø60 (đầu nhỏ), Ø60 – Ø89 (đầu lớn) |
| Con lăn truyền động xích | Ø50 – Ø114 |
| Con lăn truyền động đai O | Ø32 – Ø60 |
| Con lăn công nghiệp tải nặng | Ø89 – Ø219 |
Thông số kỹ thuật tiêu chuẩn cần quan tâm
Ngoài đường kính con lăn, khi lựa chọn sản phẩm cần chú ý đến các thông số sau:
| Thông số | Quy chuẩn phổ biến |
| Đường kính con lăn | Ø21 – Ø219 mm |
| Chiều dài con lăn | 100 – 2.500 mm |
| Đường kính trục | Ø8 – Ø50 mm |
| Độ dày ống lăn | 1.2 – 10 mm |
| Khả năng chịu tải | 30 – trên 1.000 kg/con lăn |
| Tốc độ vận hành | 10 – 120 m/phút |
| Vật liệu chế tạo | Thép, inox, nhôm, nhựa, cao su |
| Loại vòng bi | 6201, 6202, 6203, 6204, 6205 |
Lựa chọn kích thước con lăn theo tải trọng
| Tải trọng hàng hóa | Kích thước đề xuất |
| Dưới 50kg | Ø32 – Ø42 |
| 50 – 120kg | Ø42 – Ø49 |
| 120 – 300kg | Ø60 – Ø76 |
| 300 – 500kg | Ø89 |
| 500 – 1.000kg | Ø114 |
| Trên 1.000kg | Ø133 – Ø219 |
Lưu ý khi chọn kích thước con lăn băng tải
- Hàng hóa phải luôn được đỡ bởi tối thiểu 3 con lăn cùng lúc để đảm bảo vận chuyển ổn định.
- Khoảng cách giữa các con lăn cần phù hợp với kích thước đáy sản phẩm.
- Đường kính con lăn càng lớn thì khả năng chịu tải càng cao nhưng chi phí đầu tư cũng tăng tương ứng.
- Với môi trường ẩm ướt hoặc có hóa chất nên ưu tiên con lăn inox để tăng tuổi thọ.
- Các hệ thống vận chuyển tải trọng lớn cần sử dụng trục đặc và vòng bi chịu lực chất lượng cao.
- Nên tính toán đồng thời chiều dài, đường kính và tải trọng thay vì chỉ dựa vào một thông số đơn lẻ.
Việc tuân thủ đúng quy chuẩn kích thước con lăn băng tải sẽ giúp hệ thống vận hành ổn định, giảm thiểu sự cố kỹ thuật, tiết kiệm chi phí bảo trì và nâng cao hiệu quả sản xuất trong dài hạn.
Trên đây là toàn bộ thông tin chi tiết về cấu tạo, kích thước hệ thống con lăn băng tải cũng như các loại con lăn phổ biến nhất hiện nay. Dù chỉ là một linh kiện nhỏ trong dây chuyền sản xuất, nhưng việc lựa chọn đúng loại con lăn tải hàng chất lượng, chuẩn kích thước lại quyết định trực tiếp đến tuổi thọ của băng tải và hiệu suất vận hành của toàn bộ doanh nghiệp.
